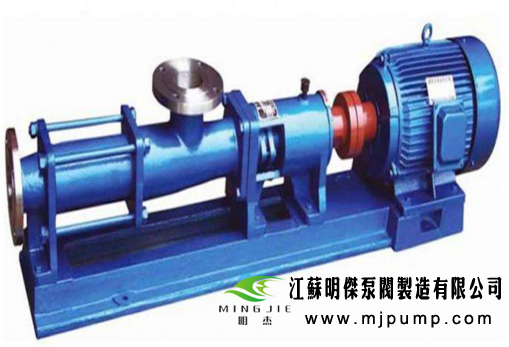

单螺杆泵的结构及配件介绍

单螺杆泵工作时，液体被吸入后就进入螺纹与泵壳所围的密封空间，当主动螺杆旋转时，螺杆泵密封容积在螺牙的挤压下提高螺杆泵压力，并沿轴向移动。由于螺杆是等速旋转，所以液体出流流量也是均匀的。

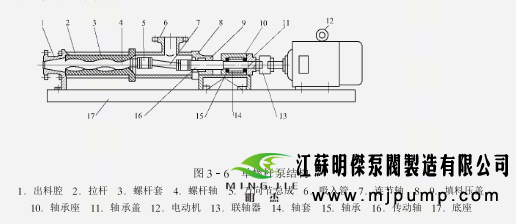

单螺杆泵的结构如图３-６所示。


泵的主要部件是转子（螺杆）和定子（螺腔）。转子是一根单头螺旋的钢转子；定子是一个通常由弹性材料制造的、具有双头螺旋孔的定子。转子在定子内转动。

泵内的转子是呈圆形断面的螺杆，定子通常是泵体内具有双头螺纹的橡皮衬套，螺杆的螺距为橡皮套的内螺纹螺距的一半。螺杆在橡皮套内作行星运动，螺杆通过平行销联轴节（或偏心联轴器）与电机相连来转动的。

螺杆与橡皮套相配合形成一个个互不相通的封闭腔。当螺杆转动时，封闭腔沿轴向由吸入端向排出端方向运动，封闭腔在排出端消失，同时在吸入端形成新的封闭腔。螺杆作行星运动使封闭腔不断形成，向前运动以至消失，即将料液向前推进，从而产生抽吸料液的作用。为了保护橡皮套，泵不能空转，开泵前需灌满液体，否则橡皮套发热会使橡皮套变成浆糊状，使泵不能正常运转。
