方口喂料单螺杆泵结构图带螺旋推进器

作者：admin 发布时间：2020-08-29 03:31:19点击：815

　　概述：

　　强制喂料螺杆泵：有不同形状规格的料斗，连杆上设有螺旋推进器，适用于不能自流但含有液体的介质;在输送类似渣液时，可装搅动棒，以防沉淀。当渣液浓度较高时，增添能挤压粉碎的大漏斗，以防堵塞。泵可配各类驱动器，最适于配三相齿轮减速电机。

　　料斗型单螺杆泵具有方形/矩形料斗，在螺旋推进器和挤压腔之间具有连轴杆，可用于大多数行业，以提供连续、稳压、平稳与低脉动输送。此特殊设计可保证物料更好地送入转子和定子之间的空腔中，料斗型单螺杆泵的另一项优点在于其能与转速成正比地计量任何介质。明杰料斗型喂料单螺杆泵为法兰联接减速电机直联式结构，结构紧凑，经济实惠。

　　强制喂料单螺杆泵的结构图：

方口强制喂料单螺杆泵结构图

1.出水室 2.转子 3.定子 4.长螺栓 5.万向节总成 6.吸入室 7.中间轴 8.轴封 9.轴承座 10.轴承隔套 11.轴承 12.传动轴

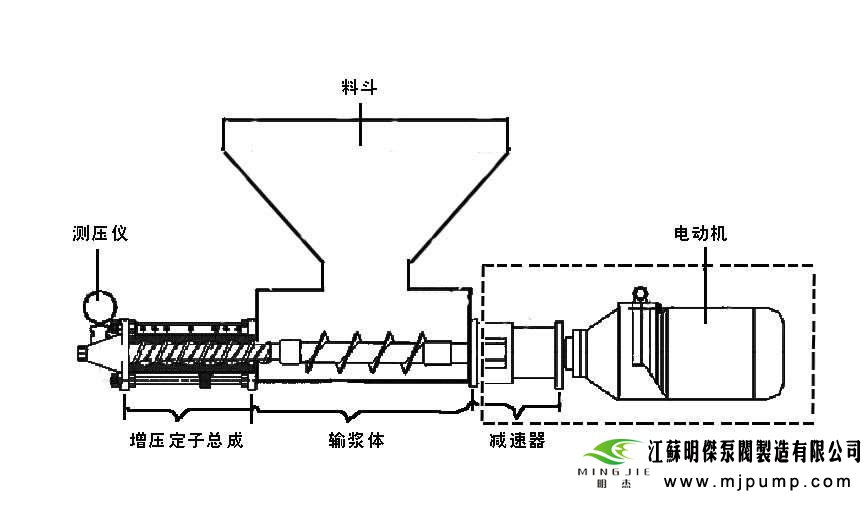

料斗式强制喂料单螺杆泵结构图

料斗式强制喂料单螺杆泵结构图

　　强制喂料单螺杆泵实物图：

方口喂料单螺杆泵实物图 1

G35-2 料斗式强制喂料单螺杆泵

【不是您所了解的产品，可访问螺杆产品中心了解更多的螺杆泵规格型号和其参数】

　　强制喂料单螺杆泵的特点：

　　1)料斗挤压腔带有锥形入口与螺旋送料器配合，以便于将流动缓慢及浆糊状介质送入转子和定子之间的空腔中;

　　2)连续低脉动输送，不受压力与粘度波动影响;

　　3)输送量与转速成正比，在整个转速范围内均能实现高精度计量;

　　4)高压无阀输送;

　　5)定子带料斗型进料口可以使介质容易进入输送腔;

　　6)噪音低、振动小;

　　7)流量和压力范围大;

　　强制喂料单螺杆泵的优点：

　　1)可变模块化系统;

　　2)不同转子/定子几何形状且采用材料范围广;

　　3)耐用紧凑直联式结构;

　　4)接头适于各种应用;

　　5)标准机械密封，其他密封方式可选;

　　强制喂料单螺杆泵的参数表：

型号	转速（r/min）	流量（m³/h）	压力(Mpa)	电机(Kw)	扬程(m)	进口(mm)	出口(mm)
G20-1	960	0.8	0.6	0.75	60	DN25	DN25
G20-2	960	0.8	1.2	1.5	120	DN32	DN25
G25-1	960	2	0.6	1.5	60	DN32	DN25
G25-2	960	2	1.2	2.2	120	DN32	DN25
G30-1	960	5	0.6	2.2	60	DN50	DN40
G30-2	960	5	1.2	3	120	DN50	DN40
G35-1	960	8	0.6	3	60	DN65	DN50
G35-2	960	8	1.2	4	120	DN65	DN50
G40-1	960	12	0.6	4	60	DN80	DN65
G40-2	960	12	1.2	5.5	120	DN80	DN65
G50-1	960	20	0.6	5.5	60	DN100	DN80
G50-2	960	20	1.2	7.5	120	DN100	DN80
G60-1	960	30	0.6	11	60	DN125	DN100
G60-2	960	30	1.2	15	120	DN125	DN100
G70-1	720	45	0.6	11	60	DN150	DN125
G70-2	720	45	1.2	18.5	120	DN150	DN125
G85-1	960	65	0.6	15	60	DN150	DN150
G105-1	500	100	0.6	22	60	DN200	DN200
G135-1	400	150	0.6	37	60	DN250	DN250

　　强制喂料单螺杆泵的材质：

　　可根据客户要求为特殊物料在进口处定做料斗，保持进料的通畅性，从而达到进料、出料无压力、泵的效率更高、使用寿命更长，彻底绝对客户的难题。进出口形式可选配卡箍快装式、法兰式、内螺纹、外螺纹、活接头。

　　泵体材质可采用不同材料，从钢至镍铬钢至高耐酸材料如双炼钢、哈氏合金及钛合金;

　　定子材质：高耐磨性天然橡胶、耐油、耐酸、耐碱橡胶、四丙氟橡胶、氟橡胶;

　　密封更加实际工况可选用机械轴密封、填料压盖密封和特殊机封;

　　强制喂料单螺杆泵的应用：

石油工业	化工及制药	环境工程	矿产工程	食品工业	造纸行业
稠油输送油气混输油水分离和废油回收系统污水处理聚合物输送	各类膏状物各类乳状液各类悬浮液各类含气、含固液体各类不能受搅动和剪切的介质	各种污水输送脱水污泥输送絮凝剂及其化学制剂的计量投加油水分离及废气脱质	水煤浆设备与输送钛白粉、高岭土、碳酸钙等的生产设备给旋流体、过滤体喂料化学投加装料及灌浆电解液处理	乳制品果汁、果泥、菜酱肉糜和调味品啤酒和酿造	原料设备涂布和着色过程化学计量造浆及废水处理

　　料斗型单螺杆泵可用于所有行业连续、稳压、平稳及低脉动地输送各种介质，且与转速成正比地计量几乎所有介质。使用料斗与螺旋送料器以便于输送流动缓慢的物料。

　　强制喂料单螺杆泵主要输送以下特性的介质：

　　1)流动缓慢及流动性差的

　　2)介质含固体物料的

　　3)剪切敏感性的

　　4)润滑性或非润滑性的

　　5)触变性与膨胀性的

　　6)磨蚀性的

　　7)粘性的

　　例如：

　　稠化或浓缩的污泥、粘性糊状物、鱼肝油、鱼卵、香肠酱、猪油、面团、马铃薯渣等。

　　强制喂料单螺杆泵易损部件的维护：

　　1)转子和定子

　　这两种部件的磨损率与多种因素有关，例如泵送物质的磨损特性、转速、压力等;当泵的性能降低到不能满足要求的时候，应更换定子和转子中的一个元件或者两个同时更换;

　　2)驱动轴

　　填料接触面的磨损速度取决于诸多因素，如介质的磨损性和转速;经常维护填料可最大限度延长泵轴的使用寿命;当轴封失效时，需要同时更换轴和填料;

　　3)连接杆组件

　　定期的维护与润滑可以最大限度的延长连接部位的使用寿命;当部件出现明显磨损时，应更换连接部位连接组件，必要时，可以更换整根连轴杆;

　　进口螺杆泵配件供应：

　　明杰泵阀利用自己具备的专业知识、制造能力和渠道，可以提供世界几大品牌(德国的耐驰NETZSCH.西派克SEEPEX.英国莫诺MONO. 等)全系列螺杆泵零部件，这些配件性能好、坚固、耐用，包括：定子、转子、传动轴、联轴杆、销子销套，或整套转动部件总成等。
