G型料斗式单螺杆泵详细资料和介绍
浏览:1263 发布日期:2020-09-01 06:40:38

  G型料斗式螺杆泵产品概述

  料斗式螺杆泵其实就是单螺杆泵的一种,它是在方口强制喂料的螺杆泵基础上加装了一个料斗,且连杆上设有螺旋推进器,通常适用于输送不能自流但含有液体的介质;在输送类似渣液时,也可装搅动棒,以防沉淀。当渣液浓度较高时,增添能挤压粉碎的大漏斗,以防堵塞。泵可配各类驱动器,最适于配三相齿轮减速电机。

  我厂可根据客户要求为特殊物料在进口处定做料斗,保持进料的通畅性,从而达到进料、出料无压力、泵的效率更高、使用寿命更长,彻底绝对客户的难题。进出口形式可 选配卡箍快装式、法兰式、内螺纹、外螺纹、活接头。泵体材质可分为:铸铁、不锈钢304、不锈钢316、316L,按实际介质要求选择。

  G型料斗式螺杆泵工作原理

  按迥转啮合容积式原理工作的新型泵种,主要工作部件是偏心螺杆(转子)和固定的衬套(定子)。由于该二部件的特殊几何形状,分别形成单独的密 封容腔,介质由轴向均匀推行流动,内部流速低,容积保持不变,压力稳定,因而不会产生涡流和搅动。每级泵的输出压力为0.6MPa,扬程60m(清水), 适用于输送介质温度80℃以下(特殊要求可达150℃)。因定子选用多种弹性材料制成,所以这种泵对高粘度流体的输送和含有硬质悬浮颗粒介质或含有纤维介 质的输送,有一般泵种所不能胜任的特点。其流量与转速成正比。传动可采用联轴器直接传动,或采用调速电机,三角带,变速箱等装置变速。这种泵零件少,结构 紧凑,体积小,维修简便,转子和定子是本泵的易损件,结构简单,便于装拆。

  G型料斗式螺杆泵技术参数

  流量:0-150m3/h;

  扬程:0-240m;

  功率:0.75-37kw;

  转速:500-960r/min;

  口径:20-135MM;

  温度:-15-200℃。

  G型料斗式螺杆泵结构图


方口强制喂料单螺杆泵结构图

1.出水室 2.转子 3.定子 4.长螺栓 5.万向节总成 6.吸入室 7.中间轴 8.轴封 9.轴承座 10.轴承隔套 11.轴承 12.传动轴

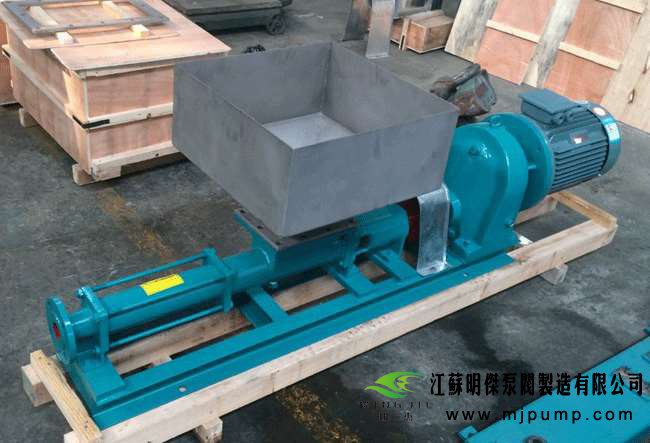

  G型料斗式螺杆泵实物图

  G型料斗式螺杆泵应用领域

  主要输送有粘度且流动性差的介质,如:

  环境保护:工业污水、生活污水、含有固体颗粒及短纤维的污泥浊水的输送,特别使用于油水分离器,板框压滤机设备等。

  食品行业:番茄酱、土豆泥、花生酱、酸牛奶、鲜奶油、冰淇淋、乳酪块、乳清、啤酒、麦芽汁、酵母、果汁饮料、蔬菜糊、果酱、果冻等。

  医药行业:各型药丸糊、浸膏、乳化剂、止咳糖浆、生物制品、鱼肝油、蜂皇浆等。

  日化行业:洗发液、洗手液、牙膏、化妆品、肥皂等

  造纸行业:胶水、高粘度油墨、墙纸PVC高分子塑料糊和各种浓度的纸浆,短纤维浆料

  石油工业:输送原油、原油与水的混合物、煤田气和水的混合物等。

  建筑行业:水泥沙浆、石灰浆、涂料、糊状体的喷涂

  采矿行业:矿井内的固体颗粒、地下水、污浆水

  化学行业:各种悬浮液、油脂、各种胶体浆、各种粘合剂

  船舶工业:轮底清洗、油水、油渣、油污水等戒指输送。工业锅炉、电厂:水煤浆输送

  G型料斗式螺杆泵与其他泵类的优势比较

  1、与离心泵相比单螺杆泵无需安装阀门,流量是稳定的线性流动。

  2、与气动隔膜泵相比单螺杆泵可输送各种混合杂质含有气体及固体颗粒或纤维的介质,也可输送各种腐蚀性物质。

  3、与齿轮泵相比,单螺杆泵可输送高粘度的物质。

  4、与柱塞泵,隔膜泵及齿轮泵不同的是,螺杆泵可用于药剂填充和计量。
