教你如何单螺杆泵选型,考虑那以下几个方面就够了!

浏览: 发布日期:2020-09-23 来源:螺杆泵生产厂家 作者:明杰泵阀

  概述:

  单螺杆泵是依靠定子和螺杆相互啮合空间的容积变化来输送液体的。该泵应用领域比较宽泛,可输送一切流动甚至非流动性物料,流量压力稳定,无脉动,工作噪音小,无泄漏,无温升,寿命长,运行维护成本低。那么单螺杆泵选型时该如何选?该考虑哪些方面呢?

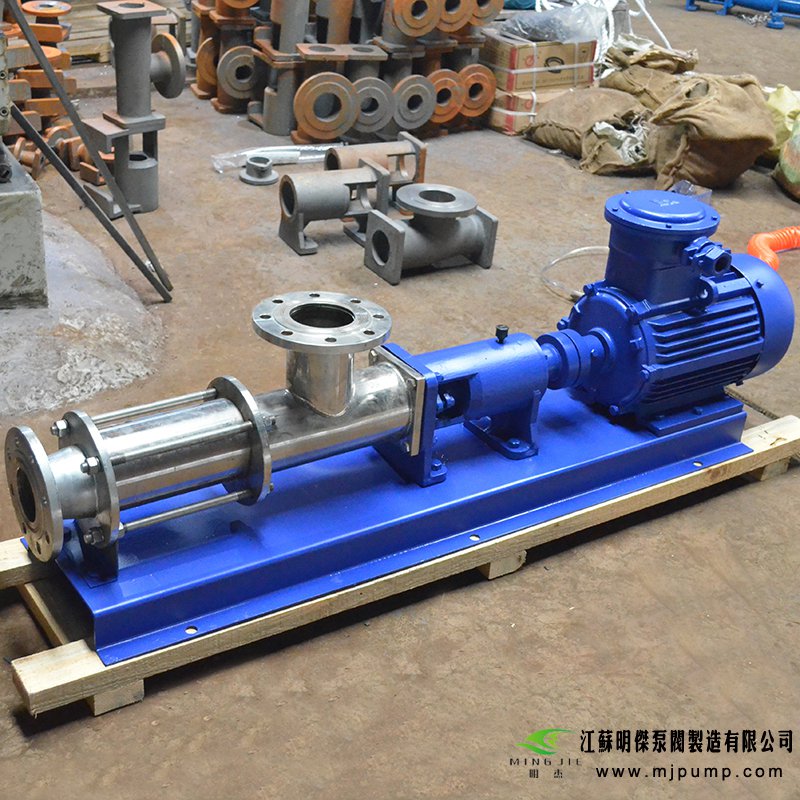

单螺杆泵
单螺杆泵



  1、首先确定介质名称,确定介质性能和具体应用领域,单螺杆泵应用领域有石油工业、化工及制药、环境工程、矿产工程、食品工业、造纸行业等。不同领域根据明杰泵阀多年的选型经验,可初步确定大概的材质及配置。

  2、确定粘度范围,不同的粘度,单螺杆泵选型转数不同,减速器型号也不同。一般1000CST以内粘度的如淡水、促凝剂、油、浆汁、肉末、肥皂水、血液、甘油等物料转数在400-1000转每分钟选;一般1000-10000CST粘度的物料转数建议选200-400转每分钟;100000CST以内的物料转数要小于200转每分钟;更高粘度的物料转数要小于100转每分钟。

  3、操作温度及腐蚀性的确定。这两个要素涉及到单螺杆泵中定子的选择,单螺杆泵定子分为丁腈橡胶、氟橡胶、乙丙橡胶、食品橡胶等等,根据不同输送物料的特性来确定具体要哪种材质橡胶。

  4.确定流量、压力或者(扬程),结合上述参数可以大致确定螺杆泵的型号了。

  5、确定电气方面的要求,有电机直连、减速机连接、皮带传动等,是否有变频、防爆要求,户外、海拔等要求。

  单螺杆泵选型时是分压力等级的,目前恒盛泵业单螺杆泵可以做到压差3.6兆帕,单螺杆泵选型时一定要了解清楚工况要求,只有提供详细的选型参数才能更好选型。


  G型螺杆泵选型参数表:

型号

转速(r/min)

流量(m³/h)

压力(Mpa)

电机(Kw)

扬程(m)

进口(mm)

出口(mm)

G20-1

960

0.8

0.6

0.75

60

DN25

DN25

G20-2

960

0.8

1.2

1.5

120

DN32

DN25

G25-1

960

2

0.6

1.5

60

DN32

DN25

G25-2

960

2

1.2

2.2

120

DN32

DN25

G30-1

960

5

0.6

2.2

60

DN50

DN40

G30-2

960

5

1.2

3

120

DN50

DN40

G35-1

960

8

0.6

3

60

DN65

DN50

G35-2

960

8

1.2

4

120

DN65

DN50

G40-1

960

12

0.6

4

60

DN80

DN65

G40-2

960

12

1.2

5.5

120

DN80

DN65

G50-1

960

20

0.6

5.5

60

DN100

DN80

G50-2

960

20

1.2

7.5

120

DN100

DN80

G60-1

960

30

0.6

11

60

DN125

DN100

G60-2

960

30

1.2

15

120

DN125

DN100

G70-1

720

45

0.6

11

60

DN150

DN125

G70-2

720

45

1.2

18.5

120

DN150

DN125

G85-1

960

65

0.6

15

60

DN150

DN150

G105-1

500

100

0.6

22

60

DN200

DN200

G135-1

400

150

0.6

37

60

DN250

DN250

  Tips:

  在输送一些介质粘度低、流动性好、杂质少的介质时,我们一般会直接选用G型不带减速机的螺杆泵,大家可以直接参考G型不带减速机的螺杆泵参数表选择对应的型号即可。

  在输送一些流动性差、粘度大的介质时,这时我们选型时,就不能完全参考我们的选型参数表来选择,因为这些选型参数表都是以水为介质,测算出来的数据,所以,在实际选型的时候,我们的功率要比选型参数表中的大。当然有时流量也会按照大一点的来选择,因为有损耗。

  相信大家现在应该知道单螺杆泵该如何选型了吧!更多请关注我们或者直接咨询我厂!
