螺杆泵工作原理大全(含单双三螺杆泵工作原理带动图和视频)-明杰泵阀
螺杆泵工作原理大全(含单双三螺杆泵工作原理带动图和视频)
浏览:3991 发布日期:2020-09-26 15:03:23

  一直以来,说道螺杆泵工作原理,相信大家第一反应应该是单螺杆泵的工作原理,其实螺杆泵按螺杆泵是可以分为单、双、三的,而国内的关于双和三螺杆泵公开的资料其实并不很多;今天明杰泵阀的小编就来为大家详细介绍下单螺杆泵、双螺杆泵、三螺杆的工作原理吧!

  1.单螺杆工作原理:

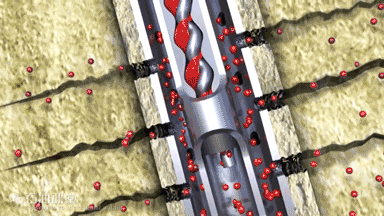

螺杆泵工作原理-俯视动图
螺杆泵工作原理-俯视动图

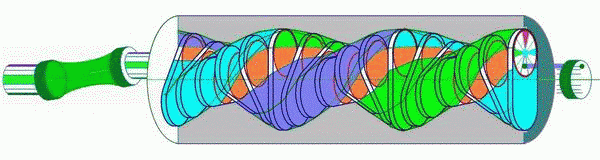

螺杆泵工作原理-正视动图
螺杆泵工作原理-正视动图

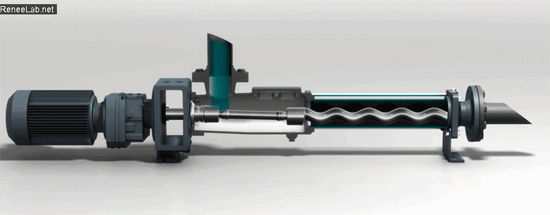

螺杆泵工作原理演示动图
螺杆泵工作原理演示动图


单螺杆泵工作原理视频


  单螺杆泵是一种有独特构造方式的容积泵,主要由驱动电机及减速机、连轴杆及连杆箱、定子及转子等部分组成。工作时转子由电机驱动,在定子内作行星转动,相互配合的转子和定子的弹性衬套形成了几个互不相通的密封空腔。由于转子的转动,密封空腔沿轴向由的吸入端向排出端方向运动,介质在空腔内连续地由吸入端输向排出端。

  2.双螺杆泵工作原理:

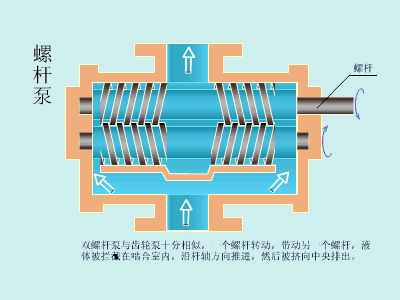

双螺杆泵工作原理动图
双螺杆泵工作原理动图


双螺杆泵工作原理视频


  双螺杆泵是外啮合的螺杆泵,它利用相互啮合,互不接触的两根螺杆来抽送液体。双螺杆泵的一端伸出泵外的主动螺杆由原动机驱动,主动螺杆与从动螺杆具有不同旋向的螺纹,螺杆与泵体紧密贴合,从动螺杆是通过同步齿轮由主动螺杆带动的。泵内吸入室应与排出室严密地隔开,因此,泵体与螺杆外圆表面及螺杆与螺杆间隙应尽可能小些,同时螺杆与泵体、螺杆与螺杆间又相互形成密封腔,保证密闭,否则就可能有液体从间隙中倒流回去。

  3.三螺杆泵工作原理:

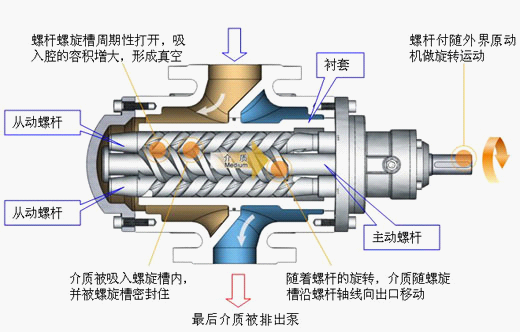

三螺杆泵工作原理图
三螺杆泵工作原理图

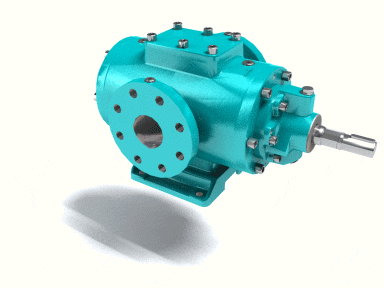

三螺杆泵结构动画图
三螺杆泵结构动画图


三螺杆泵工作原理视频

  三螺杆泵工作时,液体被吸入后就进入螺纹与泵壳所围的密封空间,当主动螺杆旋转时,螺杆泵密封容积在螺牙的挤压下提高螺杆泵压力,并沿轴向移动。由于螺杆是等速旋转,所以液体出流流量也是均匀的。

  相信看完这篇文章,大家应该对螺杆泵的工作原理有一定的了解了吧!其实还有五螺杆泵,但是实际中应用的较少,而且造价也是比较高的,当然他的工作原理和双、三螺杆泵都差不多的。如有不足,欢迎各位前来补充!

  小知识:

  你知道单螺杆泵、双螺杆泵、三螺杆泵哪个先有吗?

  答案:双螺杆泵、其次才有三螺杆泵和双螺杆泵的。
