潜油螺杆泵采油系统的组成

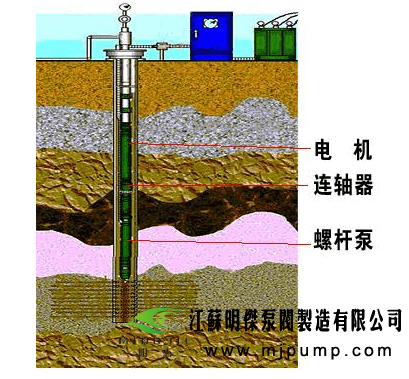

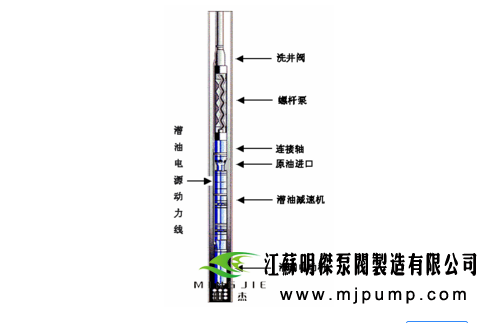

　　潜油螺杆泵采油系统可以分成动力系统、传动系统、执行系统、控制系统、配套工具以及井下管柱六部分。是系统的井下机组部分。


　　（１）动力系统：包括电机、动力电缆和变压器等。动力电缆将三相电传递给井下电机，而其中的零线又起到井下温度压力传感器的信号传输作用。

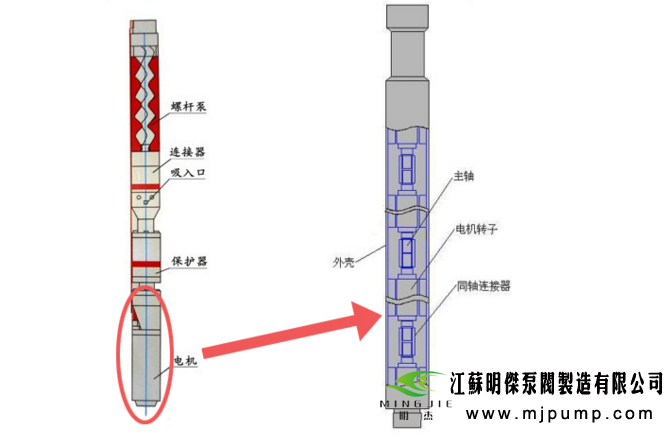

　　（２）传动系统：包括齿轮减速器、保护器、联轴体，内含轴承、密封、压紧弹簧等关键零部件。减速器的输入轴与电机的输出轴直接相连，其输出轴通过保护器与联轴体的输入轴相连，主要起减速并提高扭矩的作用。联轴体 （也称软轴）和一般的联轴装置不同，除了传递扭矩外，还将承受螺杆泵转子反作用过来的轴向压力，同时要将输入轴的定轴转动转换为输出轴的行星偏转运动，以适应螺杆泵转子的运动要求。井液通过联轴体上的孔眼流入到泵的输入端。


　　（３）执行系统：即螺杆泵，由金属转子和橡胶定子组成。转子在定子中旋转时，两者之间形成动态密封腔室，将原油从泵的吸入端推进到输出端并举升至地面。

　　（４）控制系统：包括上位机 （计算机）和下位机 （ＰＬＣ）、变频器、井下温度与压力传感器等。控制系所起的作用自下而上有三个层面：软启动保护电机；根据动液面位置调整转速，防止供采不平衡，井液抽干而导致烧泵故障发生；根据井下采集的压力、油温等信号，综合螺杆泵的容积效率、机械效率等参数，合理微调螺杆泵转速，以期获得采油系统的最佳经济使用寿命。


　　（５）其他：包括油管、接箍、卸油阀、单向阀、电缆卡子、封隔器、泵与套管锚定装置、防脱工具等。
