螺杆泵配件——螺杆与衬套的形状

　　螺杆泵配件——螺杆：外表面切有螺旋槽的圆柱或者切有锥面螺旋槽的圆锥。螺杆具有不同的头，像图片中的头叫外六角螺杆。还有其他，例如大扁螺杆、内六角螺丝等等。

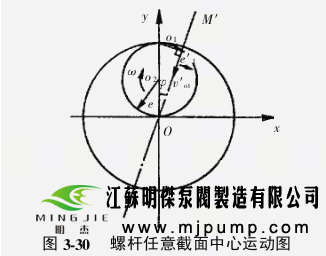

　　螺杆与衬套的形状形成所基于的几何原理如图3-30所示，半径为 e的小圆在半径为2e的大圆内滚动时，小圆上任一点的轨迹为通过大圆圆心的直线。

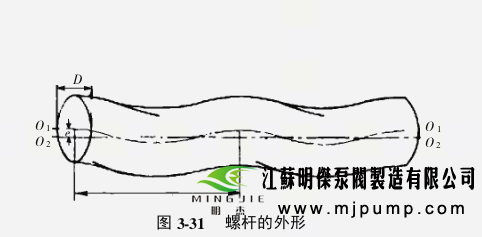

　　假设小圆为若干圈线圈组成，将其拉成半径为 e、螺距为 t的空间单头螺旋线O1O2（图3-31），再将直径为 D的无限多薄圆片的圆心穿在螺线上，连续薄圆片的外形就形成螺杆的外部形状，则螺杆的质心线为 O1O1，几何中心为 O2O2。

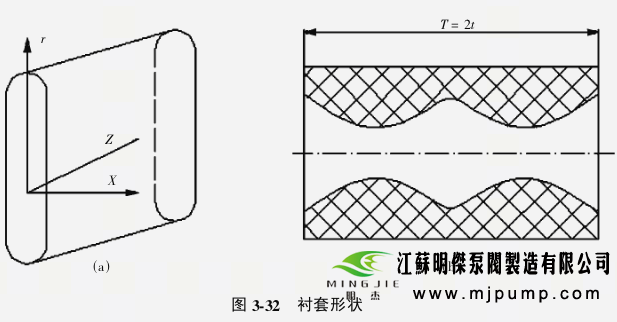

　　螺旋转动时，其任一横截面（圆心为 O1，直径为 D的圆）扫过的平面图形如图3-32（a）所示，不同截面，其 O1O2方向不同。螺旋是在衬套内转动的，衬套内截面形状和方向必须与螺杆运动轨迹一致，故衬套内截面为图3-32（a）所示的空间形状扭转成螺矩为t，导程为2t的双头螺旋空腔，图3-32（b）为衬套的剖面图。
