螺杆泵的组成和工作原理

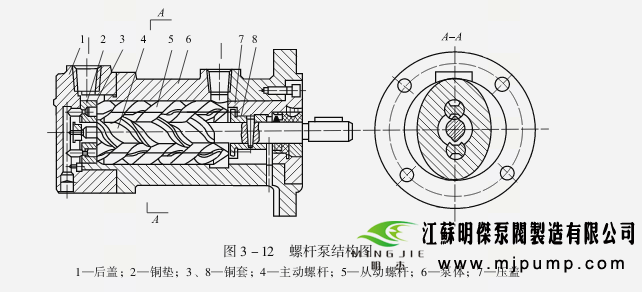

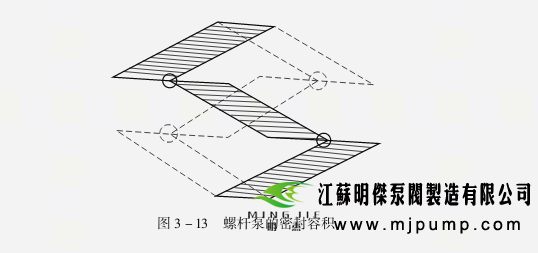

　　如图3 -12 所示为螺杆泵的结构图，其额定工作压力为2. 5 MP扛。在泵体6 中有三根轴线平行的螺杆，中间“根是主动螺杆4，两边各有“根从动螺杆5 与之啮合。主动螺杆为双头右旋凸螺杆，从动螺杆为双头左旋凹螺杆。后盖1 上设有吸油口，泵体6 的右上部设有压油口。三根螺杆互相啮合，与泵体之间形成了“个个空间“8”字形的密封容积，如图3 -13 所示。当从轴头伸出端的方向向左看，主动螺杆作顺时针方向旋转时，在左端油口处密封容积逐渐增大，完成吸油过程。


　　随着空间啮合线的移动，密封容积沿着轴线方向向右移动。主动螺杆每转“转，密封容积就移动“个导程的距离。在右端油口处，密封容积逐渐减小，完成压油过程。

　　铜垫2 和铜套3 为主动螺杆及从动螺杆的止推轴承。铜套8 用锥销和主动螺杆的轴连接在“起，7 为压盖。


　　螺杆泵的排量和流量.

　　1. 排量螺杆泵的任“横截面都可以分成两部分，如图3-14 所示，即螺杆形成齿轮占据的面积(图中打剖面线的部分)和液体浸占的部分(图中打点的部分)。在螺杆啮合转动中，由于泵体和形成齿轮的面积都保持不变，因此液体占据的面积 ◇ 等于常数。但由于螺杆转动时，将吸、压油腔隔开的螺旋线以“定的轴向速度向压油腔移动，主动螺杆转“转，填充在螺旋槽中的液体(即空间“8”字形内的液体)就向压油腔移动“个导程，因此螺杆泵的排量为
