螺杆泵配件——胶囊式保护器

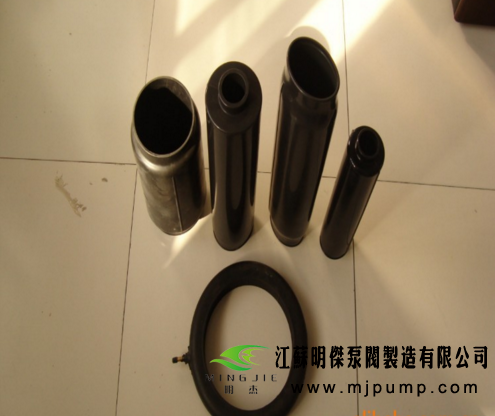

　　螺杆泵配件胶囊式保护器是近些年来发展起来的—种新型保护器，有单胶囊式和双胶囊式两种。潜油螺杆泵采油系统中连接减速器和联轴装置的保护器是单胶囊式保护器。这种保护器上部为胶囊，下部为沉淀式结构。这种保护器也可以用作电机保护器。


        具有以下优点：
　　
　　（１）用机械密封来隔离井液与润滑油 （电机油），是采用直接隔离的方法，只要胶囊不破损，井液就不能进人减速器 （电机）。具有沉淀式保护器的优点，机械密封分散安装，改善了机械密封的散热条件。
　　
　　（２）利用胶囊实现润滑油（电机油）的热膨胀呼吸作用，可以减少润滑油 （电机油）的漏失。
　　
　　胶囊式保护器主要由胶囊、单流阀、机械密封及沉淀腔等组成，上部胶囊的外部与井液相连通，内腔通过护轴管的呼吸孔与下部沉淀腔相连通。下部沉淀腔的工作原理与沉淀式保护器的工作原理—样。
　　
　　注油工艺：
　　
　　胶囊式保护器注油较复杂。保护器与电机连接后，需要均匀注人润滑油 （电机油），使胶囊内腔润滑油 （电机油）从最上面的排气孔流出，直到无气泡排除为止，以防止保护器内腔存在气泡，在机组运行时产生气顶。
　　
　　工作原理：
　　
　　当机组下人井底后，由于温度升高，润滑油 （电机油）膨胀，有部分润滑油 （电机油）进人收缩的胶囊。机组运行后，减速器和电机的温度继续升高，又有部分润滑油 （电机油）进人收缩的胶囊，达到温度最高值时，润滑油 （电机油）不再膨胀，保护器的胶囊完全容纳了由常温到井底温度，再到机组工作温度时膨胀的润滑油 （电机油）。胶囊内腔体排液设有单流阀，因为：
　　
　　（１）使用单流阀会使胶囊所受压力增加，同时也会使第—道机械密封所受压力不超过许可值。
　　
　　（２）即使单流阀为闭合状态，当润滑油 （电机油）膨胀、压力达到设定值把单流阀顶开时，液体可以流向胶囊内，使润滑油 （电机油）含设定值把单流阀顶开时，液体可以流向胶囊内，使润滑油 （电机油）含水，单纯对电机来说，可以降低介电强度，同时也会使介电材料发生水解。
　　
　　当机组停机后，温度降至井底温度，润滑油 （电机油）体积收缩，胶囊收缩，井液从上接头的连通孔进人胶囊与保护器壳体间的环形空间。胶囊式保护器的机械密封的两面压力是平衡的，泄漏的主方向是离心方向。首级机械密封泄漏量到—定体积，胶囊无法再收缩时，泄漏主方向发生改变，从首级机械密封进人胶囊内井液量增大，从首级机械密封进人的井液进人下至第—级沉淀腔，按沉淀式保护器的工作原理进行工作，下至第二级沉淀腔失效，整个保护器就失效了。
