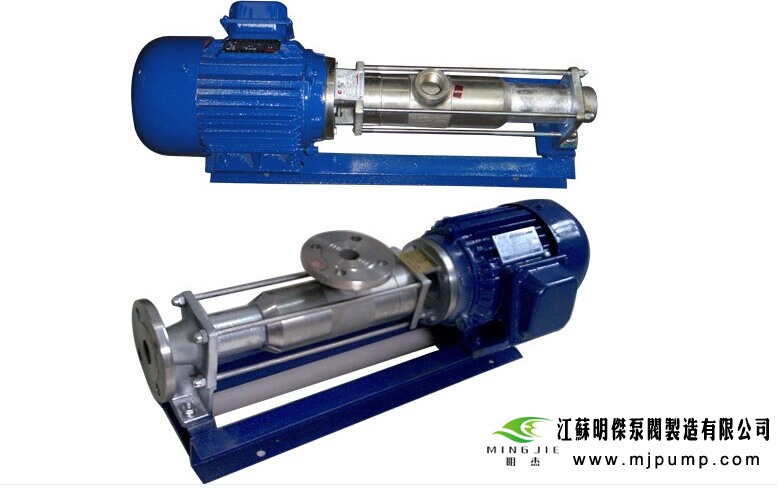

单螺杆泵的工作原理

　　单螺杆泵又称为摩伊诺（Moyno）泵，是一种内啮合的密闭式容积泵,目前，单螺杆泵在国内应用不多，但在国外的石油化工＼食品、纺织、医药和装饰等行业得到了广泛应用。单螺杆泵能输送各种粘度的液体、固体流体混合物、含有纤维状物料的液体、夹杂有气体和泡沫的液体等。单螺泵工作平稳，没有脉动或紊流，有自吸能力。



　　
　　单螺杆泵主要由螺杆、泵套和方向联轴节组成。泵套常用橡胶制成，泵套的内腔为双头内螺纹，泵套螺纹的导程等干螺杆螺距的2倍沙pT一入），螺杆及泵套的螺纹旋向相同。
　　
　　万向联轴节将传动轴的加回转运动变成螺杆的复合运动。螺杆是由半径为R的圆，以螺距为t作偏心距为e的螺旋运动而形成。泵套内表面为双头内螺纹，它由长圆形横截面绕轴线转动并作轴向移动而形成。当将螺杆装入泵套后，泵套内表面与螺杆表面之间必将产生空间，当泵正常工作时，这些空间中将充满物料。在泵正常工作时，螺杆连续不断地转动，而泵套是固定不动的，就螺杆与泵套某一横截面而言，螺杆圆形截面在泵套长圆形截面中的相对位置是变化的，使螺杆表面与泵套内表面问的空间容积发生变化，而单螺杆泵就是靠这个空间容积的变化来输送物料的。
　　
　　液体封闭的两端的线即为密封线，密封线随着螺杆的旋转而移动，液体即由吸入侧被送往压出侧。螺杆螺旋的峰部越多，也就是液力封闭数越
　　
　　增加，泵的排出压力就越高。螺杆和泵套的啮合点，从轴向看，就形成了密封线接触。由于密封线的作用，螺杆和泵套组成了～串独立的腔室。螺杆运动时（作行星运动），密封腔在轴向沿螺旋线作轴向移动，按照旋向向前或向后输送液体。由于螺杆是由金属材料制成的，
　　
　　泵套是由弹性材料制成的，所以两者组成的密封很容易在入口管路获得高真空度，使泵具有自吸能力，甚至在气、液混输时也能保持。
　　
　　这种由弹性元件和非弹性元件的材料组合，在输送含磨料的介质时，更显出其优越性。实践证明，对此种组合，输液元件的磨损比纯金属组合要小。单螺杆泵的入口面积和出口面积及腔室中任一横截面积的总和始终是相等的，液体在泵内没有局部压缩作用，从而可以确保连续、均衡＼平稳地输送液体。
　　
　　单螺杆泵内液流的运动情况。上图是一个完全密封腔室；中图是当转子转动90o后，腔室按转向移动到泵的压力侧，同时下一个腔室又在吸入侧产生；下图为转予转过18O”以后的位置。这个连续输液的过程，以连续不断地打开和关闭腔室而实现。单螺杆泵的螺杆及泵套的杨截面，叁为偏心距D为泵套外径。螺杆以偏心距e绕泵轴中心线转动。M点是转动中心，MI点是螺杆圆截面的实际中心线，MI线是一条螺旋线，与螺杆的轴心线偏离一个偏心距《，是绕轴心线边旋转边沿着轴向移动而形成的，因此螺杆表面呈正弦曲线。
