立式单螺杆泵介绍

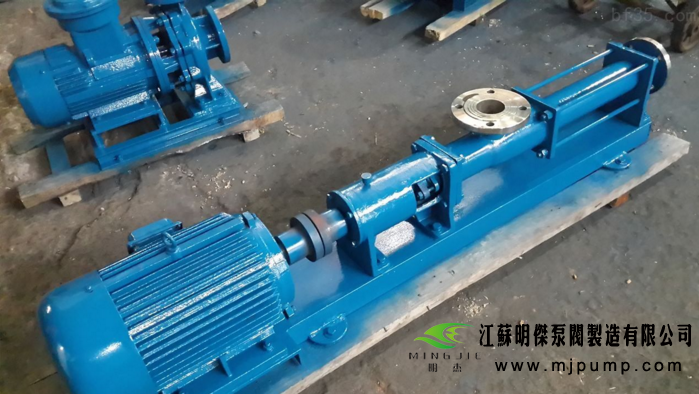

　　单螺杆泵是按迥转啮合容积式原理工作的新型泵种，其主要工作部件是偏心螺杆(转子)和固定的衬套(定子)。由于定子和转子的特殊几何形状，分别形成单独的密封容腔，介质在轴向被均匀推行流动，内部流速低，容积保持不变，压力稳定，因而不会产生涡流和搅动。除此之外，螺杆泵的定子选用多种弹性材料糅合制成，在高粘度流体、含有硬质悬浮颗粒介质或含有纤维介质的输送方面，与一般泵种相比具有明显优势，因此螺杆泵被广泛应用在出砂井和稠油井当中。


　　
　　单螺杆泵的特点：
　　
　　占地面积小
　　
　　泵工作部件可插入液下，吸入能力强
　　
　　适合高粘度、高浓度流体的抽送
　　
　　可用于筒、罐、池、井、涵洞等场所
　　
　　流量可达  200m3/h;
　　
　　压力可达  4.8MPa
　　
　　工作温度 ≤150 ?C；
　　
　　立式单螺杆泵结构形式
　　
　　有基座式、壁挂式、吊装式、插桶式等多种安装形式
　　
　　通常为直连式（无轴承座）结构，亦可佩带轴承座
　　
　　可采用机械密封或填料密封
　　
　　立式单螺杆泵可根据用户需用设计及制造符合用户需求的液下长度。
　　
　　衬套内表面具有双螺纹，其任意截面为一长圆，两端是半径为R（等于螺杆截面半径）的半圆，中间是长为4e的直线段。衬套的任意截面都是相同的长圆，只是彼此互相错开一个角度。
　　
　　螺杆装入衬套后，螺杆表面与衬套内螺纹表面之间形成一个个封闭的腔室，同时任意截面也被分成上下两个月牙形工作室。
　　
　　当螺杆旋转时，靠近吸入室的第一个工作室的容积逐渐增大，形成负压，在压差的作用下液体被吸入工作室。
　　
　　随着螺杆的继续转动，工作腔容积不断增至最大后，这个工作室封闭，并将液体沿轴向推向压出室。与此同时上下两个工作室交替循环地吸入和排出液体，因此液体被连续不断地从吸入室沿轴向推向压出室。
　　
　　立式单螺杆泵是依靠螺杆与衬套相互啮合在吸入腔和排出腔产生容积变化来输送液体的。
　　
　　它是一种内啮合的密闭式螺杆泵，主要工作部件由具有双头螺旋空腔的衬套（定子）和在定子腔内与其啮合的单头螺旋螺杆（转子）组成。
　　
　　当输入轴通过万向节驱动转子绕定子中心作行星回转时，定子 — 转子副就连续地啮合形成密封腔，这些密封腔容积不变地作匀速轴向运动，把输送介质从吸入端经定子 — 转子副输送至压出端，吸入密闭腔内的介质流过定子而不被搅动和破坏。
　　
　　立式单螺杆泵产品售后解决方案
　　
　　泵不能起动
　　
　　l、新泵转、定子配合过紧2、电压、电流太氏3、介质粘度过高 1、用工具人力帮助转动几圈2、检查、调整3、稀释料液
　　
　　泵不出液 1、旋转方向不对
　　
　　2、吸入管路有问题3、介质粘度过高4、转、定子损坏或传动部件损坏5、泵内导物堵塞 1、调整方向2、检查泄漏，打开进出口阀门3、稀释料液4、检查更换5、排除更换
　　
　　流量达不到
　　
　　1、管路泄漏2、阀门未全部打开或局部堵塞3、转速太低4、转、定子磨损 1、检查修理管路2、打开全部阀门、排除堵塞物3、调整转速4、更换损另件
　　
　　压力达不到
　　
　　l、转子、定子磨损 1、更换转、定子 电机过热 1、电机故障2、出口压力过高，电机超载3、定子烧坏或粘在转子上 1、检查电机、电压、电流、电频
　　
　　2、检查杨程，开足出口阀门，排除阻塞3、更换损坏件
　　
　　流量压力急剧下降 1、管道突然堵塞或泄漏
　　
　　2、定子磨损恶劣3、液体粘度突然改变4、电压突然下降 参照以下几项，逐项排除
　　
　　轴密封处大量泄漏液体
　　
　　1、软填料磨损2、机械密封损坏 1、压紧或更换填料2、修复或更换
