简述螺杆泵采油系统的组成

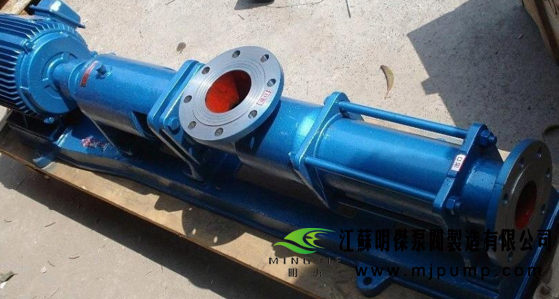

　　螺杆泵是按迥转啮合容积式原理工作的新型泵种，其主要工作部件是偏心螺杆（转子）和固定的衬套（定子）。由于定子和转子的特殊几何形状，分别形成单独的密封容腔，介质在轴向被均匀推行流动，内部流速低，容积保持不变，压力稳定，因而不会产生涡流和搅动。除此之外，螺杆泵的定子选用多种弹性材料糅合制成，在高粘度流体、含有硬质悬浮颗粒介质或含有纤维介质的输送方面，与一般泵种相比具有明显优势，因此螺杆泵被广泛应用在出砂井和稠油井当中。

　　
　　螺杆泵采油系统可以分成动力系统、传动系统、执行系统、控制系统、配套工具以及井下管柱六部分。
　　
　　1.潜油螺杆泵动力系统：包括电机、电动电缆和变压器等。动力电缆将三相电传递给井下电机，而其中的零线又起到井下温度压力传感器的信号传输作用。
　　
　　2.潜油螺杆泵传动系统：包括齿轮减速机、保护器、联轴体，内含轴承、密封  、压紧弹簧等关键零部件。减速器的输入轴与电机的输出轴直接相连，其输出轴通过保护器与联轴体的输入轴相连 ，主要起减速并提高扭矩的作用。联轴体和一般的连轴装置不同，除了传递扭矩外，还将承受螺杆泵转子反作用过来的轴向压力，同时要将输入轴的定轴转动转换为输出轴的行星偏转运动，以适应螺杆泵转子的运动要求，井液通过联轴体上的孔眼流入到泵的输入端。
　　
　　3.潜油螺杆泵执行系统：即螺杆泵，由金属转子和橡胶定子组成。转子在定子中旋转时，两者之间形成动态密封腔室，将原油从泵的吸入端推进到输出端并举升至地面。
　　
　　4.潜油螺杆泵控制系统：包括上位机（计算机）和下位机（PLC）、变频器、井下温度与压力传感器等。控制系统所起的作用自下面上有三个层面：软启动保护电机；根据动液面位置调整转速，防止供采不平衡，井液抽干而导致烧泵故障发生；根据井下采集的压力、油温等信号，综合螺杆泵的容积效率、机械效率等参数，合理微调螺杆泵转速，以期获得采油系统的最佳经济使用寿命。
　　
　　5.其他：包括油管，接簆、泄油阀、电缆卡子、封隔器、泵与套管瞄定装置、防脱工具等。
