采油用单螺杆泵的类型和结构

　　目前，采油用单螺杆泵有电动潜油单螺杆泵、液动式单螺杆泵和井口驱动式单螺杆泵等三种。

　　一、电动潜油单绿杆泵。

　　电动潜油单螺杆泵是一种电传动的无杆抽油设备。

　　（一）电动潜油单螺杆泵装置的组成。

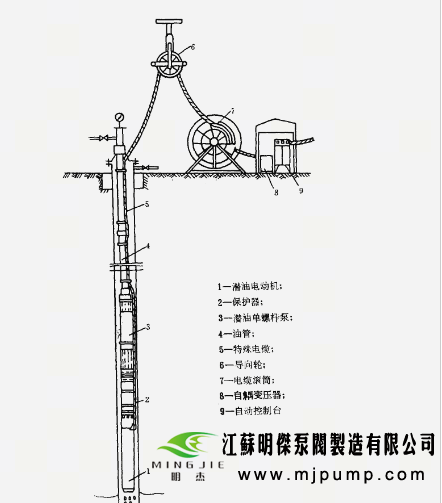

　　电动潜油单螺杆泵装置和电动潜油离心泵装置一样，由三部分组成：井下部分，地面部分和联系井下、地面的中间部分。如图1一1所示。

图1-1

　　井下部分是电动潜油单螺杆泵装置的主要机组，它由潜油单螺杆泵、保护器和潜油电动机三个部件组成，起着抽油的主要作用。一般布置是单螺杆泵在上面，保护器在中间，潜油电动机在下面。三者的轴用花键连接，三者的外壳用法兰连接。有些潜油电动机下部还装有井底压力探测器，以测定井底压力和液面升降情况，将信息传送给地面控制仪表。

　　地面部分由自动控制台、自棍变压器及辅助设备 （电缆滚筒、导向轮、井口支座和挂垫等）组成。自动控制台可用手动或自动开关来控制电动潜油单螺杆泵工作，同时保护潜油电动机，防止电机一电缆系统短路和电动机过载。自祸变压器用以将电网电压提高到保证电动机工作所需的计算电压 （考虑到电缆中的电压降）。辅助设备包括电动潜油单螺杆泵运输、安装及操作用的辅助工具和设备。

　　中间部分由特殊结构的电缆和油管组成。将电流从地面部分传送给井下部分，采用特殊结构的电缆。电缆具有圆电缆和扁电缆两种型式。在油井中圆电缆和油管外表面固定在一起，而扁电缆则和单螺杆泵、保护器外壳固定在一起。采用扁电缆可使机组外部尺寸减小。将油流从井下提升到地面，采用普通油管。利用钢带将电缆固定在油管、单螺杆泵和保护器上。

　　潜油单螺杆泵的结构。

　　如上所述，电动潜油单螺杆泵装置的主要机组— 井下机组由三部分组成：潜油单螺杆泵、保护器和潜油电动机。至于保护器和潜油电动机的结构和作用原理已在专着 《采油机械的设计计算》中有较详细的介绍，下面仅叙述潜油单螺杆泵的结构。

图1-2

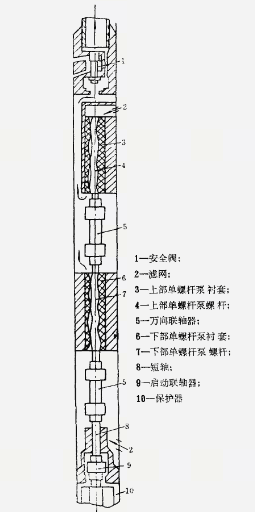

　　图1-2中给出了潜油单螺杆泵的结构简图。由图可见，潜油单螺杆泵的主要工作元件是两个螺杆一衬套副（零件3, 4和6,7), 'L们在垂直方向对称布置。油液分别从各自的滤网2吸入，经泵增压后，在两个螺杆一衬套副间的腔室内混合，再沿着上部单螺杆泵的衬套3和泵壳的环形空间进入油管，提升到地面。

　　在两个单螺杆4, 7间以及在单螺杆7和短轴8间装有万向联轴器5，它利用铰链机构保证单螺杆在衬套中作复杂的行星运动，也可采用软轴来代替万向联轴器。随传递功率和转速不同，万向联轴器或软轴可采用不同的尺寸。

　　图1-2中的零件9是启动联轴器，用来连接单螺杆泵轴和电动机一保护器轴。当电动机转子达到一定转速 （一般为额定转速的0.7-0.8倍）而具最大转矩时，启动联轴器用伸出的凸轮实现单螺杆泵的可靠启动。启动联轴器的另一个重要作用是不允许泵轴反转，以防止泵丝扣联接松开和避免由于缺乏液体，在螺杆和衬套间的干摩擦引起橡胶衬套的过热和损坏。当泵的工作部件产生事故和泵轴下沉时，启动联轴器可将泵轴摘开电动机一保护器轴。
