液动式单螺杆泵装置的组成和工作流程

　　液动式单螺杆泵装置和水力活塞泵装置一样，也由三部分组成：井下部分，地面部分和联系井下、地面的中间部分。

　　井下部分是液动式单螺杆泵装置的主要机组，它由单螺杆液动机、单螺杆泵和万向联轴器等部件组成，起着理抽油的主要作用；地面部分由地面动力泵、各种控制阀及动力液处理和准备设备等组成，起着供给和处理动力液的作用；中间部分是包括将动力液从地面部分送到井下机组的中心油管以及将抽取的原油和工作过的废动力液一起排回地面的专门通道。


图1-1

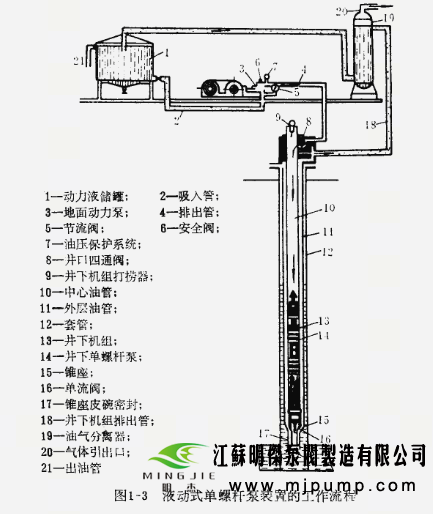

　　液动式单螺杆泵装置的工作流程如图1-1所示。地面动力泵由吸入管将储罐中经过滤清的原油吸入泵中，加压后再经过排出管线及井口四通阀，沿中心油管送人井下，带动井下单螺杆液动机工作，后者通过万向联轴器使下面的单螺杆泵不断地从油井中抽取原油。经单螺杆液动机工作后的废动力液和抽取的原油一起，从油管的环形空间排回地面，再通过井口四通阀，流入油气分离器。在分离器中，气体从引出口放出，油流回储罐，一部分流到选油站，另一部分滤清后再进人地面动力泵，作动力液用。
