螺杆泵工作原理

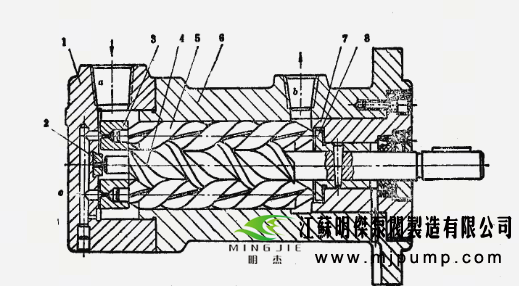

　　螺杆泵的结构由三根互相啮合的螺杆装在泵体内组成 。为右旋双头螺杆 。从动螺杆 5 共两根 ，为左旋双头螺杆 ，6为泵体 。从轴伸出端看 ，若中间的主动螺杆4顺时针方向转动 ，α为进油口 ，b为出油口 。


　　
　　由于三根螺杆的螺旋面相互啮合 ，螺杆有适当头数和导程、定子 (或泵体) 和螺杆之间有适当的间隙 ，从而使螺杆之间形成一些密封容积 。当螺杆转动时 ，这些密封容积沿着泵的轴线从吸油腔移动到排油腔 。这些封闭的容积相当于液体 组 成 的 螺母 ，螺杆均匀转动时 ，“液体螺母”连续地从吸油腔被推送到排油腔 ，构成连续的流量 。因为“液体螺母”之间没有相对运动 ，在运动过程中“螺母”的体积没有变化 ，故在理论上不会出现流量脉动 。
