液动式单螺杆泵装置井下机组的结构

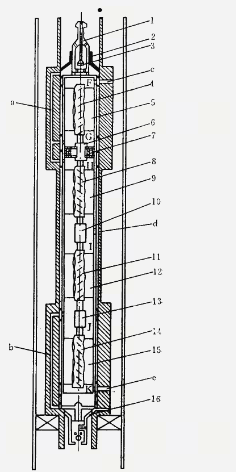

　　井下机组是整套装置的关键部分。图1-1是石油大学（华东）型液动式单螺杆泵装置井下机组的结构示意图。它的主要部件有单螺杆液动机、单螺杆泵、万向联轴器、止推轴承及自由起下装置。

　　由图1-1可见，单螺杆液动机由两个单线或多线螺杆一衬套副（零件4, 5和8, 9)组成，两个螺杆之间用带止推轴承7的万向联轴器6连接，在长度方向对称布置。上部螺杆为右旋，下部螺杆为左旋。万向联轴器6外装止推轴承7，形成了两个腔室G和H。上部的螺杆一衬套副与内管壁顶部形成一腔室F，从腔室F至外管壁开一通道口c，使一部分工作过的废动力液排出。止推轴承7由自转滑动轴承和公转滚动轴承组成。在止推轴承上方装有动力液离心式过滤盘，可利用离心力来净化动力液，以润滑止推轴承。

图1-1

　　单螺杆泵也是由两个单线或多线螺杆一衬套副（零件11, 12和14, 15)组成。上部螺杆为右旋，下部螺杆为左旋，在长度方向上对称布置。它们的中间是万向联轴器13。上、下螺杆一衬套副之间形成腔室J。单螺杆泵的上螺杆一衬套副与单螺杆液动机的下螺杆一衬套副之间形成腔室I。单螺杆泵的下螺杆一衬套副与内管壁的底端形成腔室K。

　　单螺杆液动机和单螺杆泵之间用万向联轴器10联接起来，装入呈两个外凸台形的管内。在该管壁上开有通道a和b及开口c、d、e,使动力液和原油进出。
