螺杆泵的基本结构与工作原理

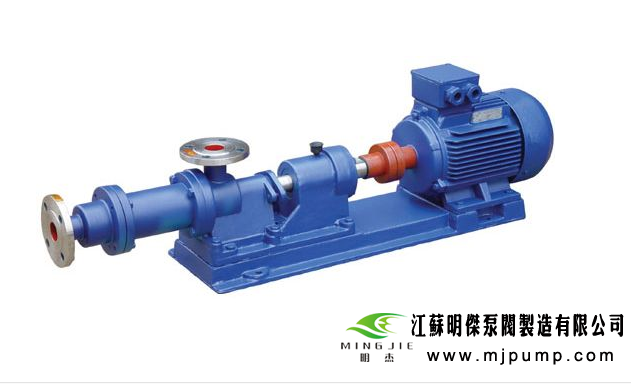

　　螺杆泵主要由泵缸和装于其内的主动螺杆、从动螺杆组成。当原动机带动主动螺杆转动时，从动螺杆或由于螺牙的相互啮合或由传动齿轮传动作反向转动。



　　
　　主、从动螺杆螺牙的相互啮合；沿轴向形成许多密封的螺旋槽容积。螺杆的一端，螺牙逐渐退出螺旋槽，使螺旋槽容积增大，经泵的进口吸进液体，直至该螺旋容积被密闭；在此同时，螺杆的另一端，螺牙啮入螺旋槽，螺旋槽的容积减小，槽内的油液经泵的排出口排出，直至该螺旋槽容积消失。
　　
　　螺杆转一圈，螺杆两端分别形成一个密闭的螺旋槽容积（吸液）和消失一个螺旋槽容积（排液），中间的各密闭螺旋容积均向排出端移动一导程。
　　
　　只要螺杆不断地转动，液体就连续地从一端吸入，沿轴向向另一端输送和从另一端排出。可见，泵的输液过程也就是密闭螺旋容积形成、轴向移动和消失的过程。
　　
　　从螺杆泵的工作原理可以看出：
　　
　　1)一般螺杆泵的吸、排端决定于主动螺杆的转向，故不能反转。
　　
　　2)由于吸、排端存在压差，故主、从动螺杆上存在不平衡的轴向力，工作压力越高，其值越大。
　　
　　3)吸排腔是靠螺杆与泵缸的径向间隙和螺牙的啮合实现密封的。螺杆长度的导程数越多，密封性能越好。
